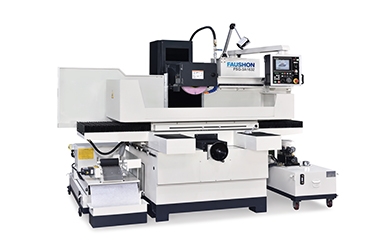

FSG-3A1632-FSG-3A1640 FSG-3A1632-FSG-3A1640

本机型系福顺多年精心研究的改进的3A1632及1640系列高精度平面磨床。
依力学的弯曲作用及运动特性，以最佳支撑距离而设计双V导轨。
各主要铸件使用高强度铸铁，并经弛力退火、内应力消除，刚性超强、稳定性特佳，为精密平面研磨不可或缺之研磨利器。
左右轨道：左右双V轨道，采用耐磨滑片(TURCITE-B)为滑动介质经精密的铲花处理，配合自动强制润滑系统，长时间使用亦能保持卓越的精度。
AC伺服马达升降传动：由AC伺服马达驱动螺杆，扭力大、速度快，配合电控系统，进给精度达0.001mm。
高精度的套筒式主轴：采用4个P4级超精密斜角滚珠轴承，经过严格的量测选择预压后，在温控室中装配而成，并配合完全防水的迷宫式设计，以确保轴承的使用寿命及研磨的表面粗度。
左右调程机构：使用电子无接触换向，并由操作者视工件大小，调整行程位置，节省研磨时间，提高工作效率，配合调程防护板设计，安全性特佳。
操作盘位置依照人体工学设计，操作按钮指示明确能使操作者易于控制，操作盘本身可做多种角度的调整，能够适应每个人的习惯，符合大众化需求。
前后双V轨道，滑动面采用耐磨滑片(TURCITE-B)为滑动介质，经精密的铲花处理，配合自动强制润滑系统，长时间使用亦能保持卓越的精度。

项目		单位	FSG-3A1632	FSG-3A1640
工作台面积		mm	400x800	400x1000
最大研磨长度	纵向(左右向)	mm	810	1015
最大研磨宽度	横向(前后向)	mm	405
工作台至主轴中心线最大距离		mm	600
标准磁力夹头尺寸		mm	400x800	400x1000
工作台移动	行程-油压	mm	850	1050
	最大行程-手动	mm	900	1100
	工作台速度-无段变速	m/min	5~25
鞍座移动	快速移动(约)	mm/min	1,100
	自动增量移动	mm	0.4~6
	最大移动行程-自动	mm	420
	最大移动行程-手动	mm	460
	手轮每一转	mm	4
	手轮每一刻度	mm	0.02
轮头垂直进给	自动进给	mm	0.001~0.04
	手轮每一转	mm	N/A
	手轮每一刻度	mm	N/A
	快速升降(约)	mm/min	500
	微调-每一刻度	mm	N/A
	微调-精细(最小输入)	mm	0.001
主轴驱动	转速	Hz/rpm	60/1,750、50/1,450
主轴驱动	额定马力	KW(HP)	3.7(5)
油压驱动	额定马力	KW(HP)	1.5(2)
前后驱动	额定马力	W(HP)	375(0.5)
快速升降驱动	额定马力	KW(HP)	2(2.7)
建议使用砂轮	外径	mm	Φ355
	宽度	mm	50
	内径	mm	Φ127
空间	占地面积(长宽高)	mm	3,550x2,250x2,000	4,280x2,250x2,000
重量	净重	Kg	3,850	4,350
总额定马力(约)		KW(HP)	10(13.3)
装箱尺寸(长宽高)		mm	3,750x2,450x2,250	4,500x2,450x2,250
